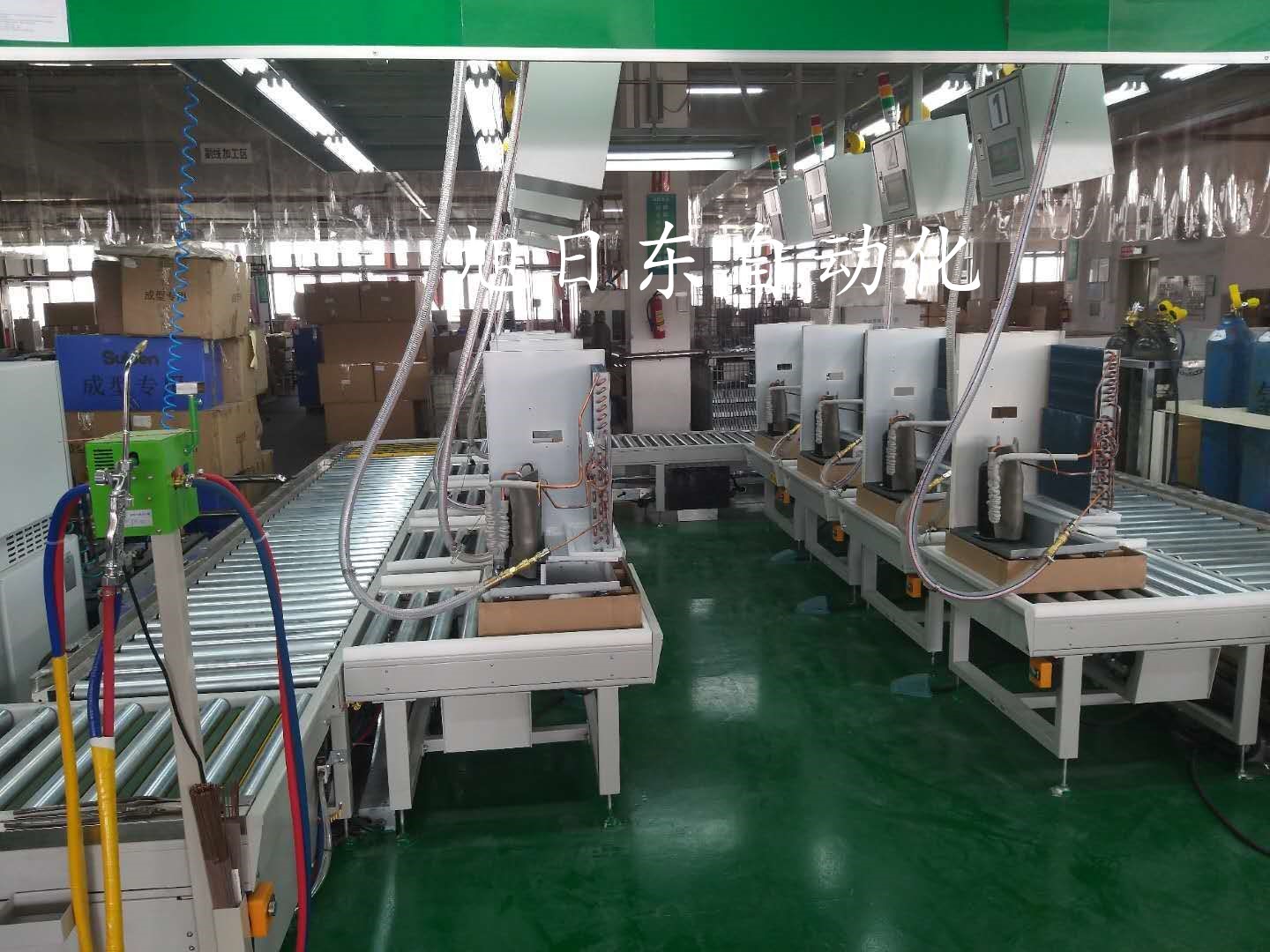

    冷风机在线测试生产线

    产品详情

    冷风机测试线主要由单层双排链动力滚筒线、顶升移载机、测试位等组成。

    双排链动力滚筒线主要由传动滚筒、机架、支架、驱动装置等结构组成,适用于底部是平面的产品。



    双排链动力滚筒输送线优势:

    1、 安装方便,结构简单,性能稳定,易于维护和保养;

    2、 扭矩力大,可输送重型产品;

    3、 可在各种恶劣的环境(高温、粉尘)下工作,性能可靠;


    双排链动力滚筒线说明:

    1、 动力部分:台产万鑫减速机,每段动力长度≤5米;

    2、 导轨采用T3冷板折弯制成,表面喷粉处理;

    3、 链条:采用优质精密滚子链,材质为碳钢;

    4、 机脚架:采用60×40×T2铁扁通焊接制作,表面喷粉处理;

    5、 控制部分:OLC采用三菱,传感器采用欧姆龙,交流接触器采用施耐德,触摸屏采用威纶,电控箱自制,其他电控元件采用施耐德/正泰。


    顶上移载机说明:

    1、 机架采用40×40铁方通焊接制作,表面喷粉处理;

    2、 升降动力采用亚德客标准气缸;

    3、 导向采用导向周+直线轴承组合;

    4、 输送动力为优质台产电机,P=120W,i=25;

    5、 输送皮带为专用加筋防滑带。



    工作原理及流程:

    1、 控制程序自动检测空闲的测试工位,将产品输送到空闲测试工位对应的主线顶升位。

    2、 顶升移载机自动顶升,将产品地面顶升至于测试工位输送面一致后,顶升移载机输送带与测试位滚筒线同时启动,产品进入测试位;

    3、 产品完成测试后顶升移载机自动升起,顶升移载机输送带与测试位滚筒线同时启动(测试位滚筒线反转),将产品输送至顶升移载机上,顶升移载机下落,产品回到主线,完成测试流程,进入下一工序。
